Blinklicht
Nach dem Anlegen der Betriebsspannung von 4,5 Volt beginnt ein Lämpchen im Sekundenrhythmus zu blinken.
Ohne 4,5 V-Batterie
Alle Werkpackungen beinhalten sämtliche Elektronikbauteile, Schaltdraht, sowie einen Schaltplan mit Funktionsbeschreibung und Bauteileerklärungen.
Die Lieferung erfolgt als Bausatz mit allen elektronischen Komponenten und Anleitung, aber ohne Montageplatte.

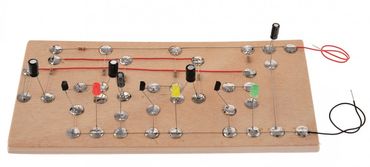

Montagemöglichkeiten: Platinen, Gipskarton, Holzbrettchen
Funktionsbeschreibung
Nach dem Einschalten der Betriebsspannung von 4,5 V fließt ein Basisstrom des Transistors BC 558 über den Widerstand 560 kΩ. Dadurch wird dieser leitend und führt Strom über den Widerstand 1,8 kΩ in die Basis des Transistors BC 548/547, so daß dieser ebenfalls leitend wird. Jetzt wird der Elko über die Basis des Transistors BC 558 geladen. Dieser vergrößerte Basisstrom macht die Transistoren noch leitender. Die Lampe brennt. Ist der Elko geladen, reicht der Basisstrom von Transistor BC 558 nicht mehr aus, um diesen leitend zu halten. Dadurch wird der Basisstrom des Transistors BC 548/547 gesperrt, so daß dieser ebenfalls sperrt. Die Lampe geht wieder aus. Die Spannung steigt am Kollektor auf 4,5 V an. Der Ladezustand des Elkos bleibt im ersten Augenblick erhalten und die Spannung steigt an der Basis des BC 558 auf 7,4 V an. Über den Widerstand 560 kΩ wird der Elko wieder entladen. Die Spannung an der Basis des Transistors BC 558 sinkt auf 3,8 V. Der Vorgang beginnt dann immer wieder von neuem.
Ab 12 Jahre
